Storm King System
Dégrillage et déversoir d’orage

Storm King

Empêche 100 % des flottants et des matières grossières et 95 % des particules et sédiments d’être rejetés dans l’environnement par des déversoirs d’orage.

Le système Storm King® est un séparateur vortex hydrodynamique avancé et dégrilleur fin permettant un piégeage exceptionnel des Matières En Suspension totales (MEST), de la demande biologique en oxygène (DBO) et des autres déchets, empêchant ainsi le déversement dans l’environnement de polluants dangereux.

Sans alimentation électrique et autonettoyant, Storm King® est idéal pour un traitement secondaire sur des sites de déversement par temps de pluie. Son utilisation réduit le coût des projets jusqu’à 50 % par rapport aux technologies conventionnelles.

Le système Storm King® est un vortex hydrodynamique avancé et dégrilleur fin permettant un piégeage exceptionnel des Matières En Suspension Totales (MEST), de la demande biologique en oxygène (DBO), des matières grossières et des flottants lors des déversements par temps de pluie, empêchant ainsi le déversement dans l’environnement de polluants dangereux.

Storm King® tamise et piège 100 % des solides et flottants (de surface ou à flottabilité neutre) supérieurs à 6 mm. Il est équivalent au traitement primaire pour les Matières En Suspension Totales et pour la demande biologique en oxygène. Enfin, il peut également être utilisé comme réacteur de désinfection. Solution à emprise au sol réduite et à faible perte de charge, il ne nécessite pas d’alimentation électrique, est auto-activé et autonettoyant, ce qui le rend idéal pour les sites isolés et secondaires de déversoirs d’orage, à entretien limité.

Storm King® peut réduire les coûts d’un projet de 50 % par rapport à des technologies conventionnelles.

Applications :

  • Contrôle des flottants, de la sédimentation et désinfection des déversoirs d’orage ;
  • Nouveaux déversoirs d’orage secondaires et mise à niveau des installations existantes ;
  • Traitement des débits excessifs d’eaux pluviales dans les stations d’épuration ;
  • Traitement des eaux pluviales dans les usines centralisées prévues à cet effet ;
  • Sédimentation, tamisage et désinfection en un seul poste.

Get superior CSO treatment

The Storm King® delivers 100% removal in two directions of gross solids, floatables and neutrally buoyant material larger than ¼ in (6mm), and achieves 95% removal of TSS and BOD - equivalent to primary treatment.

Combine floatables control, sedimentation and disinfection

The Storm King® incorporates a hydrodynamic separator to ensure exceptional removal of CSO pollutants, and trials conducted in the USA at Columbus, GA and Saco, ME show that the unit can also be used to provide disinfection in 30% of the area normally required for conventional disinfection technologies - enabling the system to provide multiple treatment functions in a single unit.

Reduce project costs

The Storm King® is a small-footprint, non-powered, low-maintenance unit with low capital and O&M costs, and offers up to 50% project cost savings when compared with conventional technologies such as micro-strainers.

Cut maintenance

With no moving parts and no power requirements, the Storm King® is a low-maintenance CSO treatment and wastewater management solution.

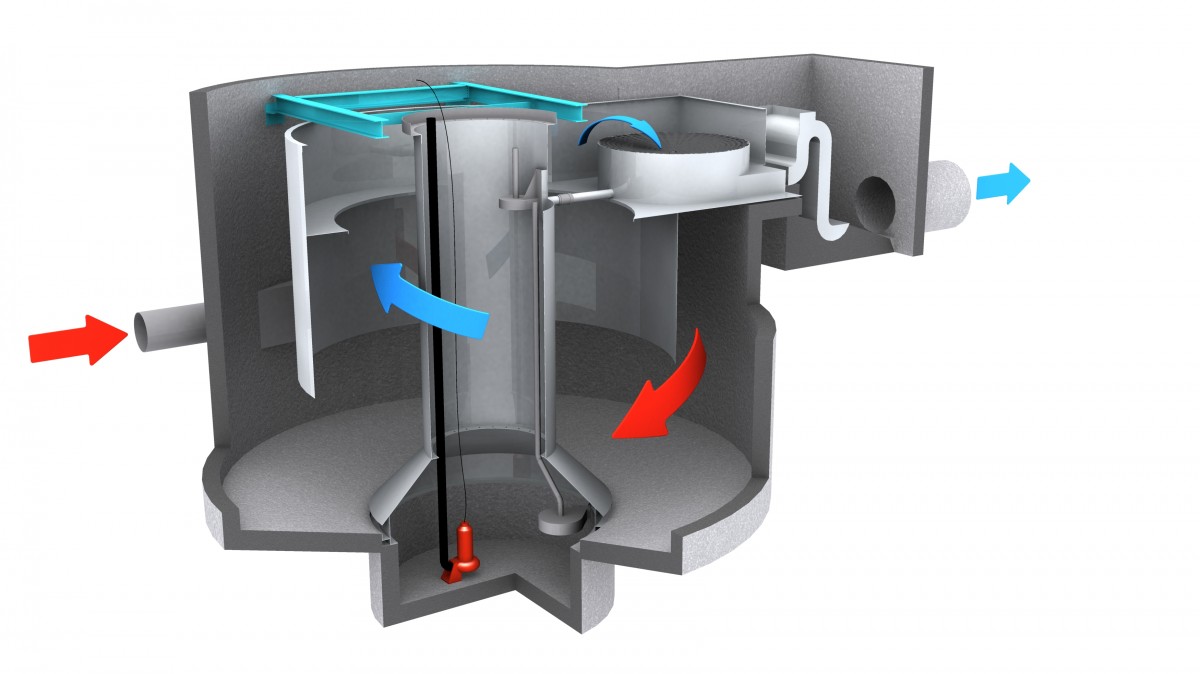

  1. Storm-King-How-It-WorksLe flux arrive latéralement de façon tangentielle dans le système Storm King®, ce qui impose au contenu un mouvement circulaire lent autour de l’axe central (flèche bleue).

  2. Le flux tourne en spirale descendante en périphérie du système, permettant aux solides de décanter. Ce processus est facilité par les forces de rotation, de cisaillement et de frottement au niveau de la couche limite sur la paroi et à la base du système.

  3. Les composants internes dirigent le flux en rotation loin de la périphérie, et vers le centre haut regard sous forme d’une large spirale, tournant plus lentement que le flux entrant en partie basse (flèche rouge). Lorsque le flux atteint le sommet du système, il est normalement libre de solides décantables et il se déverse dans la canalisation de sortie. Avant la surverse, le flux s’écoule à travers le tamis de nettoyage à tourbillon.

  4. Le tamis de nettoyage à tourbillon piège tous les matériaux flottants et ceux ayant une flottabilité neutre supérieurs à 6 mm Le siphon à régulation à air fournit un mécanisme puissant de rinçage pour empêcher l’obstruction du tamis.

  5. Les solides et flottants collectés sont ensuite convoyés par gravité ou pompés depuis la base de l’appareil vers le réseau.

Pollutant removal rates

  • Floatables, gross solids, neutrally buoyant material: 100% of ¼ in (6 mm) in two directions
  • High rate disinfection in less than 8 minutes
  • Grit and sediment: 95% removal of grit 106 micron and larger can be provided; different size systems can be provided for different levels of grit removal performance.

  • With no power and no moving parts, Storm King is a low-maintenance CSO treatment solution
  • Storm King is a small-footprint system ideal for satellite CSO sites
  • Storm King can help engineers and contractors make significant project cost savings
  • Storm King system installed in Indiana
  • Drained Storm King system
  • Free standing Storm King
  • Smaller Storm King system
  • Storm King
  • Storm King drone footage
  • Newly installed Storm King system
  • Storm King backwashing
  • Storm King's internal flow control with Hydro-Brank
  • Typical screen support structures
  • Storm King system
  • Storm KIng view from inside the system
  • Storm King with Optional grating
  • Top view of Storm King system
Q

What size Storm King® unit do I need?

A

The required diameter of a Storm King is a function of the peak design inflow rate, design removal performance and the available depth. Within defined design limits, unit diameter can be increased to counteract the effect of limited available depth. Please contact us to discuss your project requirements.

Q

What level of performance can the Storm King® achieve?

A

The performance efficiency of a hydrodynamic separator depends on the physical size of the unit (and consequently retention time) and on the settleability of the incoming sewage; purely neutrally buoyant material cannot be removed by gravitational forces alone. A hydrodynamic separator typically achieves the same removal performance as a primary sedimentation tank in a quarter of the plan area.

Higher loading rates can be used when less efficient performance is required, e.g. at a treatment works where grit and silt needs to be removed but where it is beneficial for finer fecal material to pass forward to further downstream treatment processes.

Q

Does the Storm King® also control the flow rate?

A

No, separate Hydro-Brake® flow controls are typically used to control the pass-on flow rate to treatment.

If a gravitational system is unobtainable then a pump can be used to control the pass-on flow to treatment as an alternative to the Hydro-Brake® flow control.
